Jaká vlnová délka laseru se používá v -systému Lidar namontovaném ve vozidle?

1. Úvod: Kritická role vlnové délky

Light Detection and Ranging (LiDAR) se objevil jako základní senzor pro autonomní vozidla, který vytváří-trojrozměrné{1}}mapy prostředí s vysokým rozlišením pomocí měření času--letu (ToF) nebo fázového posunu odražených laserových pulsů. V srdci této technologie leží kritická, ale často opomíjená volba: vlnová délka laseru.

Je umístěn v infračerveném spektru, lidským okem neviditelný, zvolená vlnová délka není libovolná. Slouží jako primární determinant systému LiDARbezpečnost zraku, maximální dosah detekce, odolnost vůči okolním vlivům a v neposlední řadě jeho cena a škálovatelnost.

2. Hluboký ponor do převažujících technologických cest

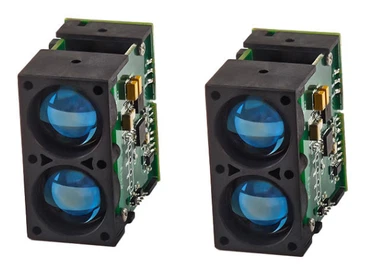

2.1 905 nm Vlnová délka: Zavedený a vyspělý výběr

Vlnová délka 905 nm byla tahounem automobilového průmyslu LiDAR, především díky svému základu ve vyspělé polovodičové technologii.

Technický princip:K detekci využívá laserové diody Gallium Arsenide (GaAs) a vysoce citlivé lavinové fotodiody (APD) z křemíku (Si). Díky vyspělosti průmyslu křemíkových polovodičů jsou tyto komponenty snadno dostupné a cenově-efektivní.

Hlavní výhody:

Efektivita-nákladů:Zavedený dodavatelský řetězec pro GaAs lasery a detektory na bázi Si{0}} vede k výrazně nižším nákladům na komponenty, což usnadňuje hromadnou výrobu a přijímání do spotřebitelských vozidel.

Prokázaná zralost:Roky vývoje přinesly robustní technická řešení a rozsáhlá-ověřovací data z reálného světa.

Integrace systému:Komponenty jsou relativně kompaktní, což umožňuje menší tvarové faktory, které lze snadněji integrovat do konstrukcí vozidel.

Klíčové výzvy a omezení:

Bezpečnost očí:Vlnová délka 905 nm spadá do "nebezpečné oblasti sítnice", kde čočka lidského oka zaostřuje světlo na sítnici. Aby byly splněny přísné normy bezpečnosti laseru (IEC 60825-1), musí být špičkový výkon na puls přísně omezen.

Rozsah detekce:Toto omezení výkonu přímo omezuje maximální dosažitelný rozsah detekce, takže je obtížné spolehlivě identifikovat objekty s nízkou odrazivostí ve vzdálenostech nad 150–200 metrů.

Sluneční rušení:Sluneční spektrum má významný šum pozadí na 905 nm, což může snížit poměr signálu -k-šumu (SNR), zejména při jasném slunečním světle.

Vlnová délka 2.2 1550 nm: Vysoký-konkurent

Vlnová délka 1550 nm představuje přístup orientovaný na výkon-, který řeší několik klíčových omezení svého protějšku s vlnovou délkou 905 nm.

Technický princip:Tato vlnová délka obvykle využívá vláknové lasery, které používají erbiem-dopované vláknové zesilovače a vyžadují detektory arsenidu india a galia (InGaAs).

Hlavní výhody:

Špičková bezpečnost očí:Světlo o vlnové délce 1550 nm, které se nachází v "nebezpečné oblasti rohovky", je z velké části absorbováno oční rohovkou a sklivcovou tekutinou, než dosáhne sítnice. Tato biologická bezpečnostní rezerva umožňuje použití špičkových úrovní výkonu10 až 40krát vyššínež jsou povoleny pro systémy 905 nm.

Delší rozsah detekce:Vysoký přípustný výkon se přímo promítá do dramaticky rozšířeného dosahu, spolehlivě detekuje objekty na 250 metrů a dále, přičemž některé systémy jsou schopné až 300-500 metrů. To poskytuje kritickou extra reakční dobu pro vysokorychlostní autonomní řízení.

Zvýšená odolnost vůči životnímu prostředí:Sluneční záření pozadí je podstatně nižší při 1550 nm, což vede k lepšímu SNR. Kromě toho tato delší vlnová délka vykazuje o něco lepší průnik přes atmosférické zatemňující látky, jako je mlha, mlha a prach.

Klíčové výzvy a omezení:

Vyšší náklady:Jak vláknové lasery, tak detektory InGaAs jsou složitější a dražší na výrobu než jejich protějšky na bázi Si-, což má dopad na celkovou cenu systému.

Složitost systému a velikost:Systémy založené na vláknovém laseru-byly historicky objemnější a spotřebovávaly více energie, což představovalo výzvu pro bezproblémovou automobilovou integraci, i když snahy o miniaturizaci pokračují.

3. Klíčové dimenze výkonu: Srovnávací analýza

4. Synergie vlnových délek se špičkovými-architekturami LiDAR

Volba vlnové délky se stále více prolíná se základní technologií LiDAR.

Frekvenční-modulovaná spojitá vlna (FMCW) LiDAR:

Inherentní závislost:Technologie FMCW, která okamžitě měří rychlost pomocí Dopplerova jevu a poskytuje výjimečné rozlišení rozsahu, vyžaduje lasery s dlouhými koherenčními délkami. To je přirozená vlastnost vláknových laserů používaných pro 1550 nm systémy.

Synergická výhoda:TheFMCW + 1550 nmkombinace je výkonná jednotka, která poskytuje bezkonkurenční výkon: odolnost vůči rušení jinými LiDARy a slunečním zářením, přímé měření rychlosti a extrémní přesnost, což z ní činí zlatý standard pro vnímání další-generace.

Solid{0}}stavová a optická fázová pole (OPA):

Omezení materiálu:Nejpokročilejší křemíkové fotonické platformy pro solid{0}}oPA skenování jsou primárně optimalizovány pro vlnové délky kolem 905 nm nebo 1300 nm. Vývoj vysoce-výkonných, nákladově{5}}efektivních OPA systémů při 1550 nm na křemíkové platformě zůstává významnou výzkumnou a inženýrskou výzvou.

Výhled do budoucna:Konvergence čistého polovodičového-skenování (pro spolehlivost) s optimální vlnovou délkou je klíčovým bojištěm pro budoucí vývoj LiDAR.

Další zkoumané vlnové délky:

Pásmo 1350-1400 nm:Tato oblast je zkoumána jako potenciální „sweet spot“ a nabízí lepší ochranu očí než 905 nm a zároveň potenciálně využívá nákladově-efektivnější technologie detektorů než 1550 nm.

Krátké{0}}vlnné infračervené záření (SWIR):Širší pásma SWIR se používají ve specializovaných (např. vojenských, průmyslových) aplikacích, ale kvůli nákladům se dosud nedočkala širokého uplatnění v automobilovém průmyslu.

5. Aplikační scénáře a postavení na trhu

Optimální volba vlnové délky je často diktována cílovou aplikací.

Osobní vozidlo ADAS (L2+/L3):

Výběr hlavního proudu: 905 nmLiDAR v současné době v tomto segmentu dominují a dosahují rovnováhy mezi výkonem a efektivitou nákladů{0}}požadovaných pro hromadnou výrobu.

Prémiová a vysoce{0}}výkonná vozidla:Začínají se osvojovat špičkové-modely1550 nmtechnologie jako klíčový rozdíl, který nabízí svou vynikající bezpečnost a schopnosti dlouhého dosahu-.

Robotaxi / Robobus (L4/L5):

Jasný trend:Většina společností vyvíjejících plně autonomní vozidla se přiklání1550 nmsystémy. Náročné požadavky na komplexní městské prostředí a kritická potřeba maximálního dosahu detekce ospravedlňují vyšší náklady.

Užitkové vozy (nákladní automobily, logistika):

Scénář-Závislá volba:Rozhodnutí závisí na doméně operačního návrhu (ODD). Nákladní -nákladní vozy na dálnicích mohou těžit z dlouhého dojezdu 1550 nm, zatímco u vozidel pro městské dodávky s nižší-rychlostí může být řešení 905 nm ekonomicky životaschopnější.

6. Závěr a výhled do budoucna

Na závěr, krajina automobilové vlnové délky LiDAR je definována jasnou dichotomií:

905 nmpředstavuje"Pragmatický úřadující,"jehož dominance je zakořeněna ve vyspělém, nákladově{0}}efektivním dodavatelském řetězci, díky němuž je rozšířené osvojení ve spotřebitelských vozech-současnou realitou.

1550 nmztělesňuje"Performance Vanguard,"nabízí přesvědčivý plán k vyšší bezpečnosti a vynikajícímu výkonu, který je nezbytný pro dosažení vyšší úrovně autonomie.

Do budoucna se průmysl nebude sbližovat na jediné vlnové délce. Místo toho arozmanitý a koexistující ekosystémse objeví. Jak technologie FMCW a polovodičové skenování-dospívají, očekává se, že náklady spojené s 1550 nm systémy budou klesat, což urychlí jejich přijetí. V konečném důsledku, bez ohledu na konkrétní vlnovou délku, neúnavné úsilí tohoto odvětví zůstává stejné: dodávat systémy LiDAR, které nabízejínekompromisní bezpečnost, výjimečný výkon, bezkonkurenční spolehlivost a dostupné náklady, čímž osvětluje cestu k plně autonomní budoucnosti.
